声音传感器模块 声音检测模块 咪头模块 声控口哨开关

资料下载：http://pan.baidu.com/s/1eQ25Nyi

一 模块描述

1 可以检测周围环境的声音强度 ,使用注意：此传感器只能识别声音的有无（根据震动原理）不能识别声音的大小或者特定频率的声音

2 灵敏度可调（图中蓝色数字电位器调节）

3 工作电压3.3V-5V

5 输出形式 数字开关量输出（0和1 高低电平）

6 设有固定螺栓孔，方便安装

7 小板PCB尺寸：3.4cm * 1.6cm

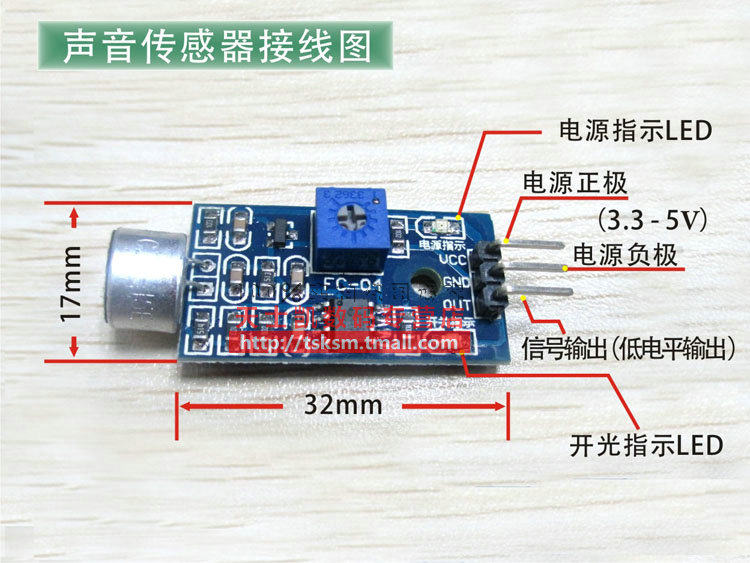

二 模块接口说明（4线制）

1 VCC  外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）

2 GND  外接GND

3 DO   小板数字量输出接口（0和1）

三 使用说明

1 声音模块对环境声音强度最敏感，一般用来检测周围环境的声音强度。

2 模块在环境声音强度达不到设定阈值时，DO口输出高电平，当外界环境声音强度超过设定阈值时，模块D0输出低电平；

3 小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的声音；

4 小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个声控开关；
