ZK-00A4/PLC极性_信号转换/PNP转NPN/电平转换/IO板IO卡/IO控制板
综科智控(综合科技智慧控制) -
¥205.00
-
¥80.00
-
¥75.00
-
¥230.00
-
¥95.00
-
¥95.00
-
¥80.00
-
¥85.00
-
¥85.00
-
¥175.00
商品销量：361
收藏数量：212
店铺名称: 综科智控(综合科技智慧控制)
旺旺: 综科智控
商品永久链接： ZK-00A4/PLC极性_信号转换/PNP转NPN/电平转换/IO板IO卡/IO控制板
卖点：
标签：ZK
24小时发货默认发默认物流：中通快递；发圆通快递和邮政小包请联系客服备注和补邮费。。
本店承诺，所有电路板绝对不使用翻新芯片，一分价钱一分货，请亲们在拍下宝贝时，按照规格备注清楚，我们会光速发货！
一、 功能简介
ZK-00A4实现4路电平信号的转换,可将输入端DC1.8V-DC35V电平信号(PNP极性或NPN极性均可)转换为输出端DC1.8V-DC35V电平信号(NPN极性)。
ZK-00A4广泛用于PLC输入输出的极性转换,电平转换和信号滤波，也广泛用于单片机,ARM,DSP等的电平转换,反相转换以及信号滤波等
ZK-00A4采用完全光耦隔离，不但能隔离电气信号，还能消除大幅度的共模干扰，对提高工业设备的稳定性起关键作用。
ZK-00A4主要特点:
1.兼容PNP和NPN输入,NPN输出
2.较高信号传输速度(0-50KHZ)
3.价格便宜
4.本店还有其他丰富型号,详情请点击:
二、 规格参数
项目 | 参数 | 项目 | 参数 |
输入电压 | DC1.8v/DC3.3v/DC5v/DC12v/DC24v/DC35v/其它 | 负载阻值 | ≥50欧姆 |
输入电流 | 最小10mA | 隔离方式 | 5000V光电隔离 |
输出电压 | DC1.8v/DC3.3v/DC5v/DC12v/DC24v/DC35v/其它 | 工作温度 | -40℃～+85℃ |
输出电流 | 拉电流(max)=40mA; 灌电流(max)=100mA | 储存温度 | -40℃～+85℃ |
信号频率 | 0~50kHz | 湿度条件 | RH<95%，无凝露
|
输入信号，极性 | 数字电平信号; 开关电平信号等; 兼容PNP和NPN输入 | 输出信号，极性 | 数字电平信号; 开关电平信号; 输出NPN； 高电平：≥电源电压-1V； 低电平：≤0.3V； |

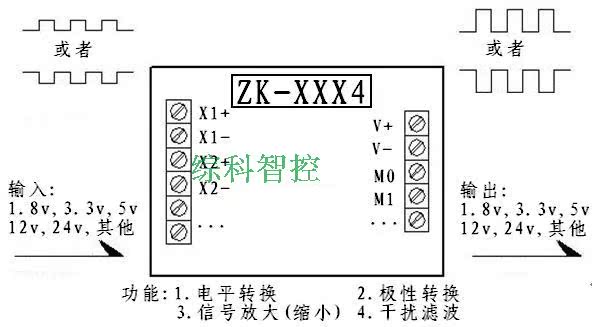

三、端子定义
信号输入端子排:
端子标识 | 意义说明 |
X1+ | 第1路输入信号+ |
X1- | 第1路输入信号- |
Xn+ | 第n路输入信号+ |
Xn- | 第n路输入信号+ |
输出端子排:
端子标识 | 意义说明 |
V+ | 电源输入正 |
V- | 电源输入负 |
M1 | 第1路输出信号(对应输入为X1+,X1-) |
Mn | 第n路输出信号(对应输入为Xn+,Xn-) |
四、指示灯说明
指示灯标识 | 意义说明 | 颜色 |
POWER | 输出侧电源指示灯，供电后常亮 | 绿色 |
X1 | 第1路输入侧指示灯,有触发时点亮 | 红色 |
Xn | 第n路输入侧指示灯,有触发时点亮 | 红色 |
M1 | 第1路输出侧指示灯,有触发时点亮 | 红色 |
Mn | 第n路输出侧指示灯,有触发时点亮 | 红色 |
五、接线说明

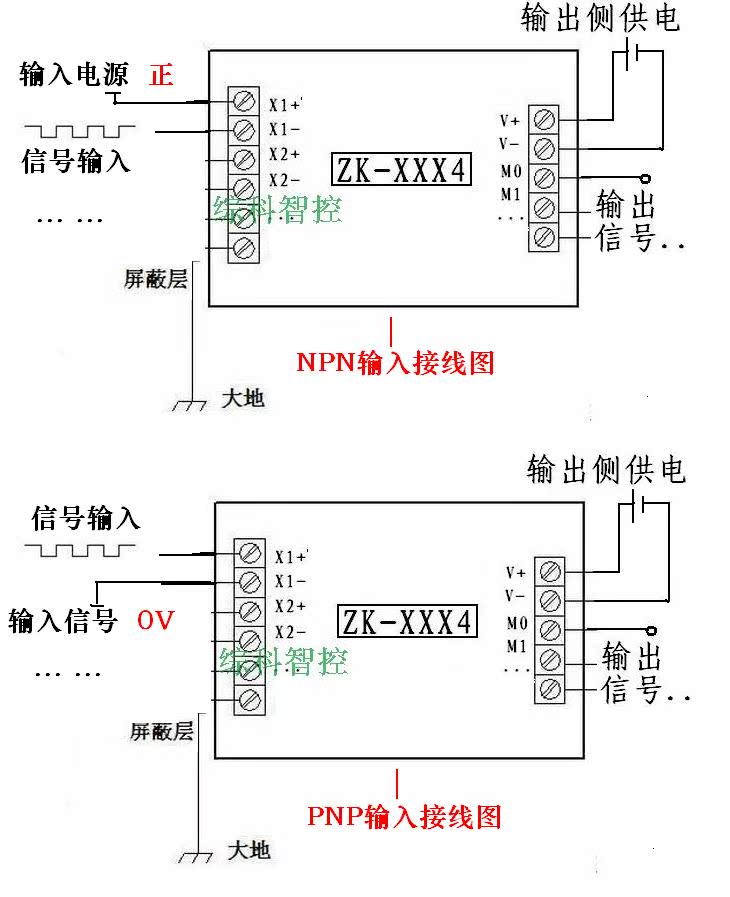

本产品典型应用接线图如下图所示，输入、输出可以是PLC节点信号,也可以是单片机,ARM,DSP等数字电路信号。
亲们购买时请务必通过旺旺留言或网页留言告知以下参数,拍下后，我们会按照您指定参数光速发货:
1.输入电压多少(DC1.8v/DC3.3v/DC5v/DC12v/DC24v/DC48v/其它)?(注意：如不能确定输入电压为多少或输入电压非标准的,请一定要选择一个较为接近的标准电压,例如输入13.5v电压时可以选择DC12v)
2.输出电压多少(DC1.8v/DC3.3v/DC5v/DC12v/DC24v/DC48v/其它)?
(注意：如不能确定输入电压为多少或输入电压非标准的,请一定要选择一个较为接近的标准电压,例如输入13.5v电压时可以选择DC12v)
3.输入方式？(本款兼容NPN和PNP输入，用户无需关心)
4.输出方式？(1:NPN;2:PNP;3:不理解的,请告知输入不接时，输出“高”还是“低”即可)
六、安装说明
四角M3固定孔定位 或 标准35mm导轨安装。

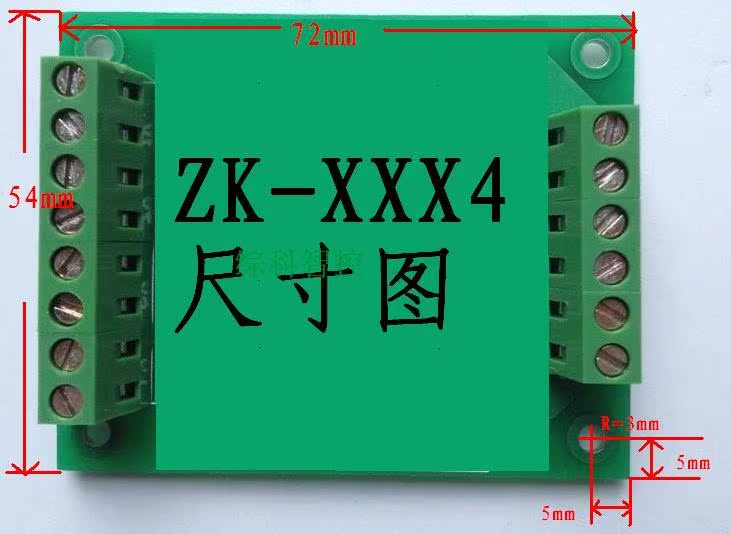

七、 外形尺寸
感谢亲们的支持,本店将一如既往的坚持质量第一，客户至上的原则诚信经营，请亲们放心选购!
-
