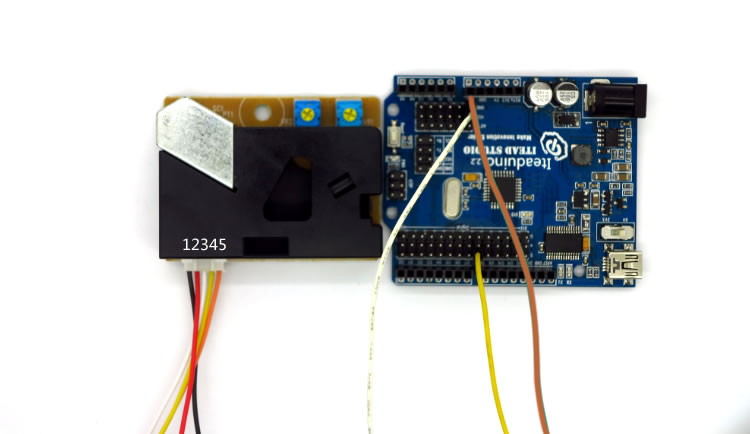

接线图：

DSM501A        arduino

#3 vcc             5v

#4 vout1          pin8

#5 GND            GND

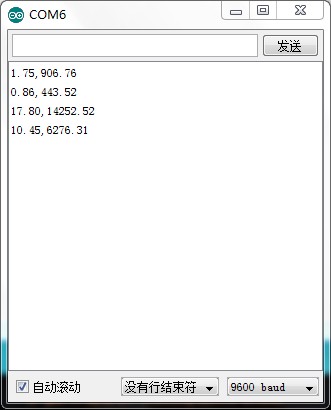

测试代码：以下仅以#4 Vout1 输出为例，输出的数值为PWM脉宽和30秒一周期检测到的粒子数量。

int pin = 8;
unsigned long duration;
unsigned long starttime;
unsigned long sampletime_ms = 30000;
unsigned long lowpulseoccupancy = 0;
float ratio = 0;
float concentration = 0;

void setup() {
  Serial.begin(9600);
  pinMode(8,INPUT);
  starttime = millis();
}

void loop() {
  duration = pulseIn(pin, LOW);
  lowpulseoccupancy = lowpulseoccupancy+duration;

  if ((millis()-starttime) > sampletime_ms)
  {
    ratio = lowpulseoccupancy/(sampletime_ms*10.0);  // Integer percentage 0=>100
    concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; // using spec sheet curve
    //Serial.print(lowpulseoccupancy);
    // Serial.print(",");
    Serial.print(ratio);
    Serial.print(",");
    Serial.println(concentration);
    lowpulseoccupancy = 0;
    starttime = millis();
  }
}

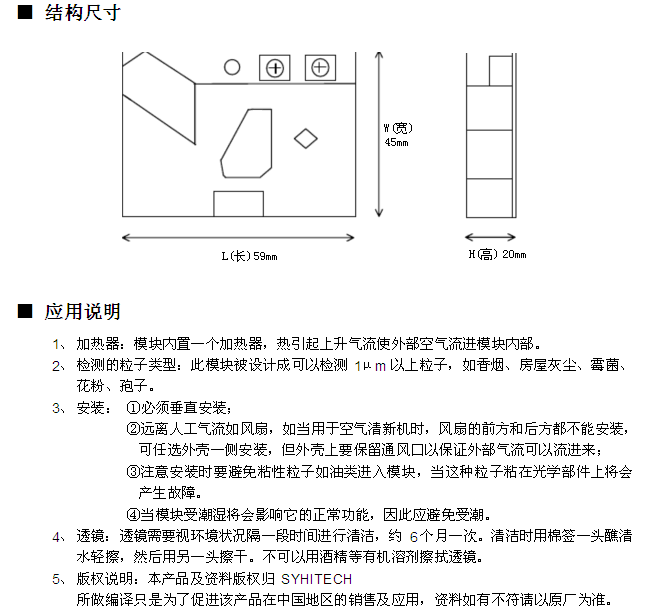

产品详细介绍：

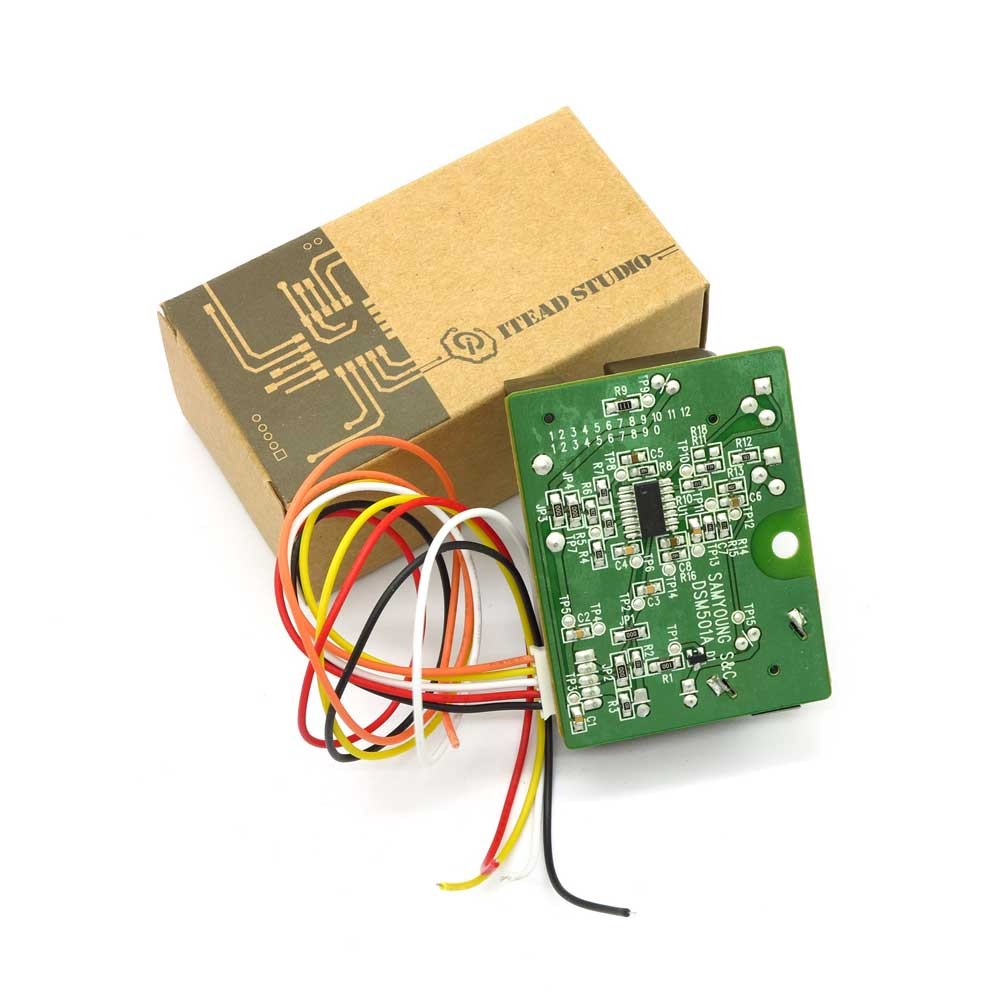

灰尘传感器DSM501产品简介：
灰尘传感器DSM501可以感知烟草产生的烟气和花粉,房屋粉尘等,加热自动进气装置，可调电阻设置检测灰尘的大小。采用与粒子计算器相同原理为基础,检测出单位体积粒子的绝对个数.

二、灰尘传感器DSM501主要特性：
●灰尘传感器DSM501可以感知烟草产生的烟气和花粉,房屋粉尘等
●1微米以上的微小粒子.
●体积小,重量轻,便于安装.
●5V的输入电路,便于信号处理.
●内藏气流发生器,可以自行吸引外部大气.
●保养简单,可以长期保持传感器的特性.

构成

• 发光二极管（LED）灯
• 探测器
• 信号放大器电路
• 输出驱动电路1
• 输出驱动电路2
• 暖气

特点

• PWM输出
• 紧凑的尺寸和重量轻
• 安装方便
• 单电源供电

应用

• 空气净化器或空气净化器
• 空调
• 空气质量监测
• 呼吸机等。
